Тема для обсуждения микросборки 2015ВВ045.

Выпущена в рамках исследования потребительского интереса к данному направлению. Если Вас данная микросборка заинтересовала, пишите на support@npofizika.ru .

Направление развязки сигналов: 2-2. Питание 5В. Битрейт 25Мбит/с.

Актуальная информация по статусу разработки в

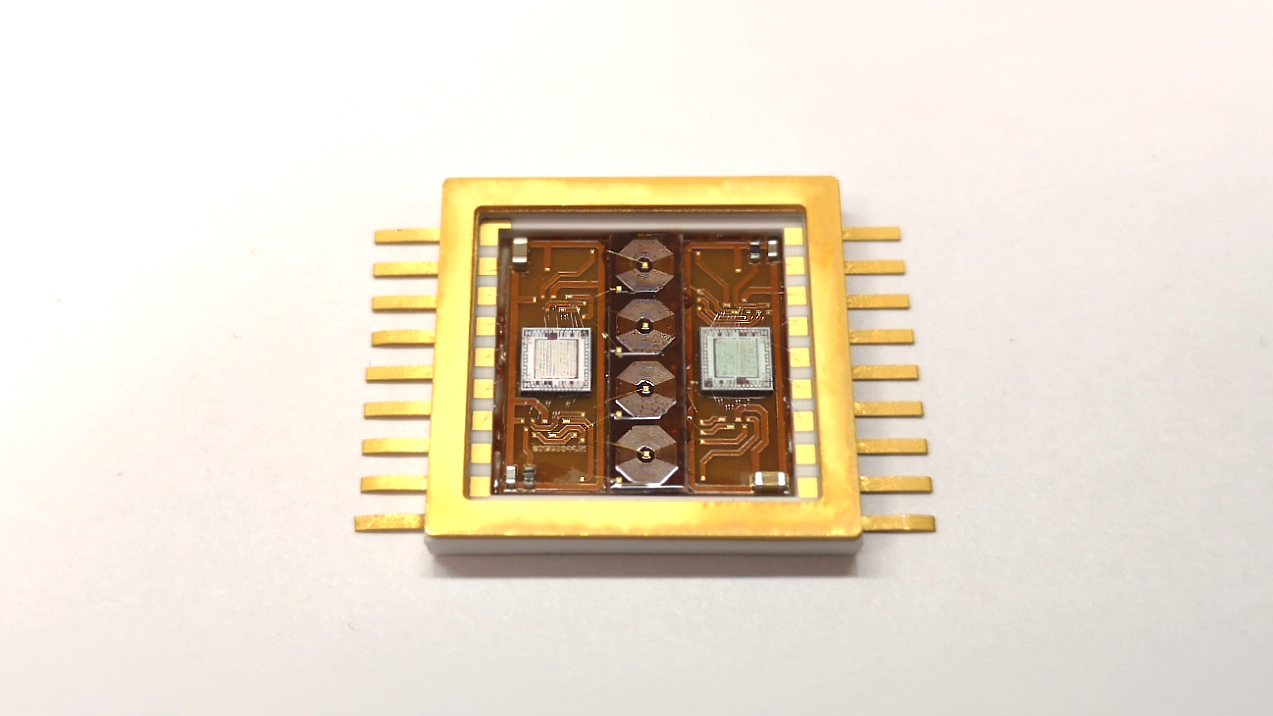

photo_2017-10-30_11-28-54.jpg [ 474.48 KiB | Просмотров: 39527 ]

А хотя бы черновая версия технического описания имеется? Выложите пожалуйста.
Основной вопрос - питание нужно с обеих сторон?
Как выглядит осциллограмма выходных сигналов при подаче питания? (тем более если их два)

Обновление по статусу разработки.
Получены образцы новых микросборок со следующими параметрами:
1. Корпус - Марабу (аналогично 2015ВВ014)
2. 4 канала: по 2 в каждую сторону
3. Скорость передачи данных 25Мбит/с

В ближайший месяц принимаются пожелания по определению приоритетности компоновки каналов: 2-2, 4-0, 3-1.

Доступность опытных образцов для заказчиков планируется во 2м квартале 2019г.

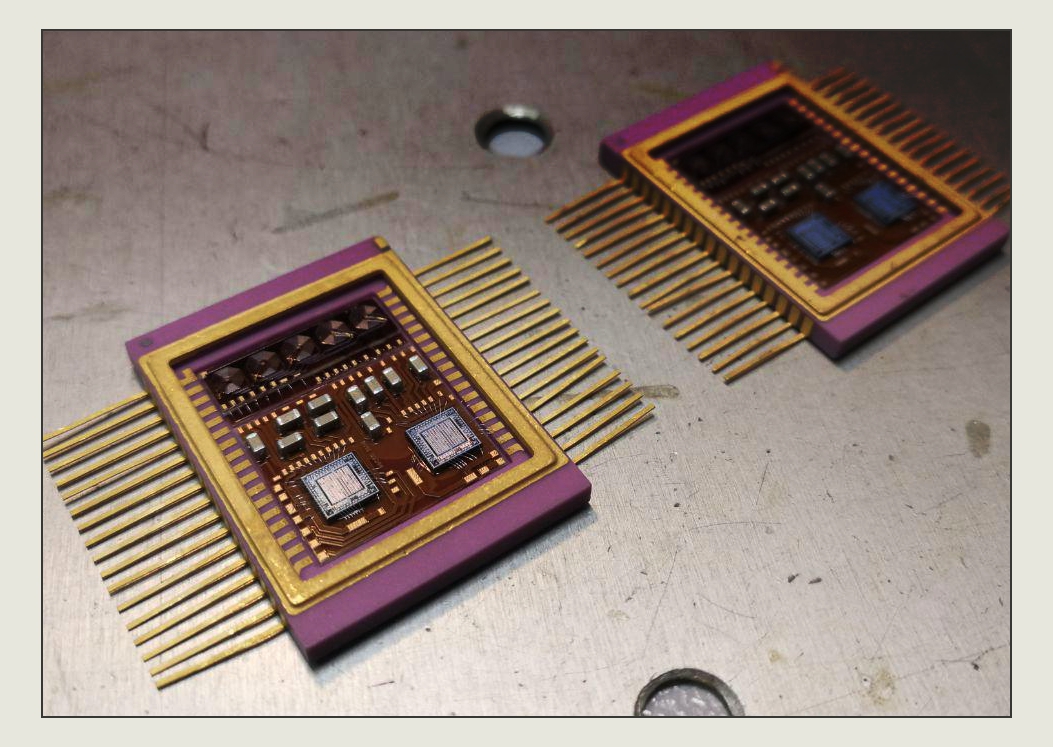

IMG_20181122_105140.jpg [ 567.88 KiB | Просмотров: 38076 ]

_________________
Существует 2 типа компаний: быстрые и мертвые. (с) Andrew Stephen Grove

Ясно.
Сейчас мы используем в качестве изолирующей среды - поликор 0,25 мм. И трансформаторы планарные на этом материале напыленные.
Это (плюс еще много чего) позволяет достичь пробивного более 2,5 кВ.
Размер корпуса можно уменьшить, разработав специальный корпус под это изделие, с SMD монтажом. Ориентировочно в 2 раза по сравнению с 5226.18-1, но надо понимать, что это все равно не даст такого же размера, как адумки.
Единственный вариант перехода к такому размеру - это полностью интегральное (на кристалле) расположение обоих кристаллов и катушек. Это понижает пробивное напряжение, но дает меньший габаритный размер.

_________________
Существует 2 типа компаний: быстрые и мертвые. (с) Andrew Stephen Grove

Ответ такой: в пластике мы не выпускаем.
Видел сообщения Микрона, что они якобы планируют выпускать в спец. пластике с ВП, но, видимо, они купили соответствующую линейку. Других таких прецедентов в отечественной промышленности не встречал.

Про уменьшение габаритных размеров и цены: думаю, что возможно и то, и другое.
Катушки можно уменьшать в размерах и делать их на кристалле, кристаллы приемной и передающей частей тоже можно уменьшить и под такое изделие изготовить специальный корпус с smd-монтажом, о чем есть соответствующая договоренность с производителем корпусов. Ориентировочный размер металлокерамического корпуса может составить 7,4х11х3,8 мм (ШхДхВ) при оптимистичном сценарии. Такие принципы потенциально могут привести и к уменьшению цены.
Ведется внутренний НИР на эту тему, отрабатываются схемотехнические решения. Предстоит определить максимальную частоту передачи сигнала по такой технологии. Вас какая интересует?

Мой совет: есть лучшее на данный момент предложение на отечественном рынке - это 2015ВВ015. Схема рабочая, технологичная (т.е. очень надежная) и серийно выпускается.
Имеет по сравнению с конкурентными образцами компактные размеры и высокую частоту работы. Если вам нужно закладывать развязку в аппаратуру сейчас, то закладывайте ее. Когда появится более компактная версия, я говорить не берусь. Мы занимаемся здесь разработкой, исследованием и налаживанием выпуска наукоёмкой продукции, в этом для нас есть свои риски - по финансовой составляющей проекта и по временной с учетом ограниченности наших ресурсов. Но смею вас заверить, что запуски различных версий кристаллов для развязки не прекращаются вовсе, они идут постоянно.

_________________
Существует 2 типа компаний: быстрые и мертвые. (с) Andrew Stephen Grove

Микросборка выпущена, с описанием можно ознакомиться здесь: https://npofizika.ru/pdf/2015VV045.pdf

_________________
Существует 2 типа компаний: быстрые и мертвые. (с) Andrew Stephen Grove

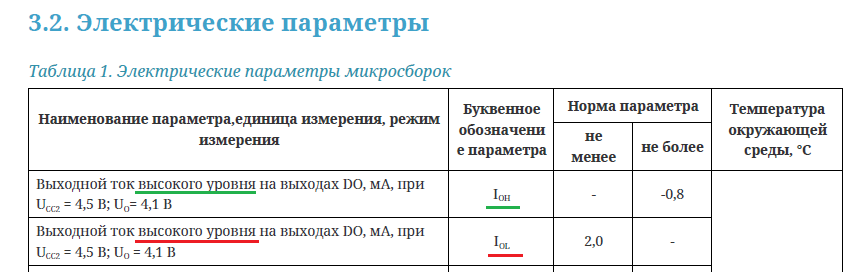

Добрый день. В описании по Вашей ссылке в параметрах опечатка, см. скриншот.

2015VV045-1.png [ 31.89 KiB | Просмотров: 28650 ]

Аналогичная опечатка в описании на 2015ВВ015.

2015VV015.png [ 45.45 KiB | Просмотров: 28650 ]

Добрый день.

Спасибо большое, сегодня же все поправим.
