Новая технология и новые микросхемы

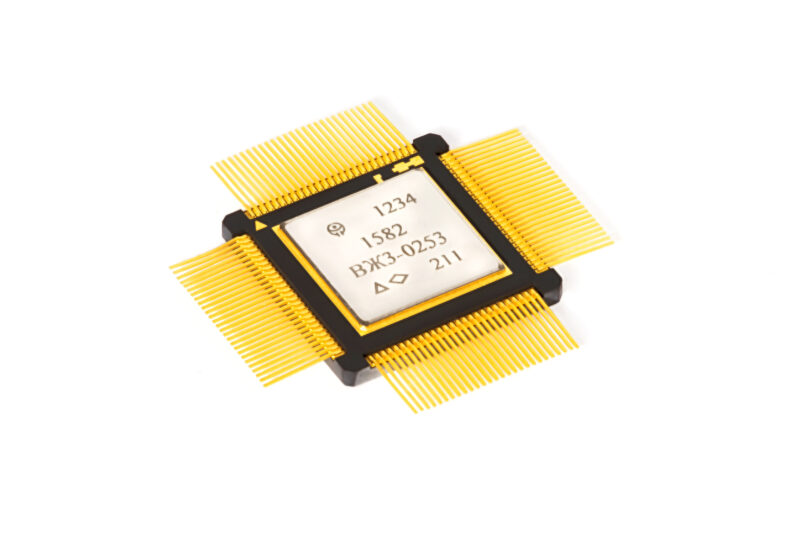

Предприятие осваивает новую технологическую линейку 500нм. Изделия, выполненные по данной технологии, при том же размере кристалла могут быть значительно более функциональными и быстродействующими, чем их предшественники, выполненные по технологии 2 мкм. На данный момент осваиваются в производстве базовые-матричные кристаллы емкостью 14 000 вентилей с размером кристалла 3,5х3,5 мм и 90 000 вентилей с размером кристалла 7,1х7,1 мм. Микросхемы будут выпускаться в современных выводных и безвыводных металлокерамических корпусах. Напряжение питания 3,3В, быстродействие по периферийным шинам до 42МГц, возможность формировать большие стеки по типу FIFO, ячейки памяти и делать многоканальные системы.
Первыми микросхемами, выполненными по данной технологии, которые уже можно потестировать, являются:
.
1. Микросхема К1584БЦ1У1-0001 — аналог микросхемы 1582ВЖ3Г-0290 с напряжением питания 3,3В и увеличенным быстродействием.
2. Передатчик канала ARINC-429 с циклической выдачей и стеком на 14 слов.
3. Микросхема 1-канального приемника канала ARINC-429 со стеком на 16 слов и отслеживанием 8 адресов К1584БЦ1У7-0006
4. Микросхема 2-х канального приемника, 1-канального передатчика ARINC-429.
Кроме того предприятие планирует к выпуску еще несколько изделий для канала ARINC-429. Уважаемый пользователь, вы можете повлиять на функциональность будущего изделия, интерфейс вазимодействия с подсистемой пользователя, сочетание каналов и другие потребительские свойства будущих микросхем. Пишите нам: support@npofizika.ru, ваши пожелания будут учтены.
В настоящий момент готовятся к первому запуску следующие 4 микросхемы:
1. M1R002 — два независимых передатчика канала ARINC-429 с модулями FIFO размером по 32 слова. Данная микросхема является развитием серийно выпускаемой микросхемы 1582ВЖ3Г-0305 и совпадает с ней по протоколу обмена с внешней аппаратурой пользователя SPI.
Техническое описание на микросхему M1R002.
2. M1R008 — одно-канальный приемник канала ARINC-429 со встроенной ассоциативной памятью на 32 признака. Данный подход является инновационным и не встречается в импортных микросхемах. Микросхема легко масштабируется и адаптируется под конкретные задачи. И нам очень важно Ваше мнение о перспективности данного подхода.
Техническое описание на микросхему M1R008.
3. M1R009 — четыре передатчика канала ARINC-429 со встроенными модулями FIFO размером 16 слов каждый. По функционалу — это продолжение серии 1582ВЖ3Г-0305 и M1R002. Основное отличие, кроме большего числа каналов передачи, — интерфейс взаимодействия с аппаратурой пользователя. Здесь применен байт-блочный алгоритм, что значительно увеличило скорость обмена и расширило функционал управления каналами передачи.
Техническое описание на микросхему M1R009.
4. M3R005 — восемь приемников канала ARINC-429. Кроме самих приёмников, микросхема имеет встроенный модуль ОЗУ размером 256х8. Каждый бит запоминаемого байта — разрешение отслеживания признака в соответствующем канале ARINC-429. Протокол обмена с аппаратурой пользователя байт-блочный. Микросхема задумывалась, как компаньон для M1R009.
Техническое описание на микросхему M3R005.
Уважаемые пользователи. Нам важно Ваше мнение и мы очень расчитываем на конструктивный диалог. Предлагаем рассматривать эти микросхемы, как основу совместной работы по созданию эффективной отечественной элементной базы. Отправляйте ваши предложения по e-mail: support@npofizika.ru
